Комплект QWIN

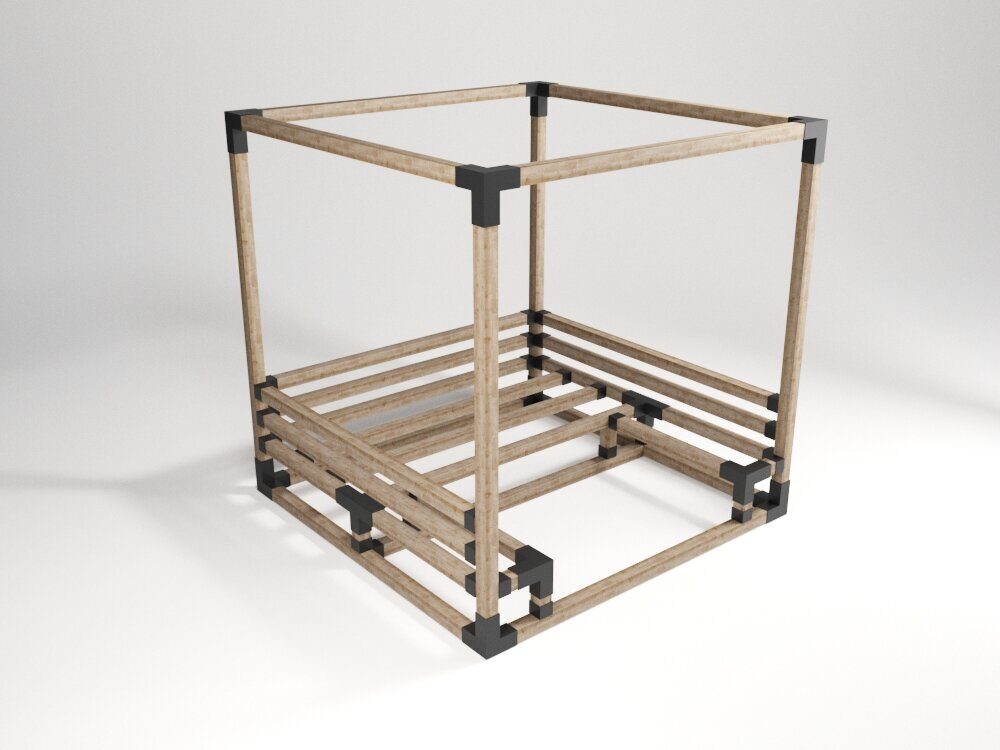

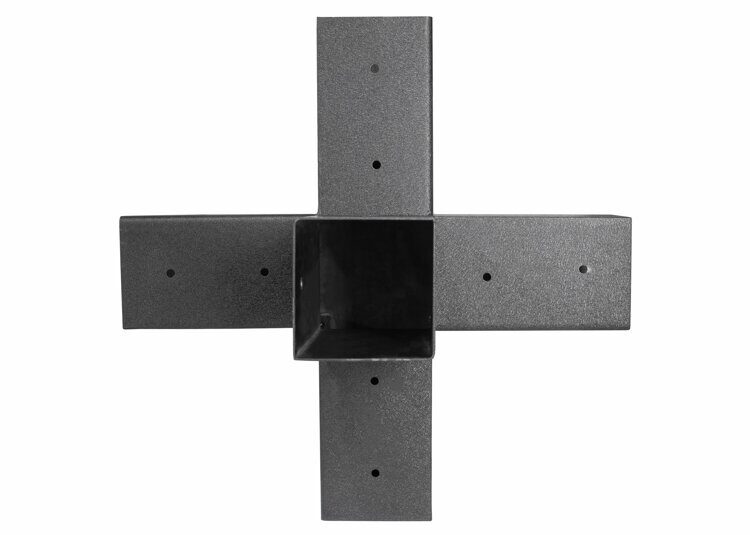

QWIN – Крепежный элемент, позволяющий осуществить соединение бруса в пяти направлениях. Крепеж применяется для увеличения конструкции беседки.

Размер 300х300х490 мм. Вес комплекта - 9,6 кг.

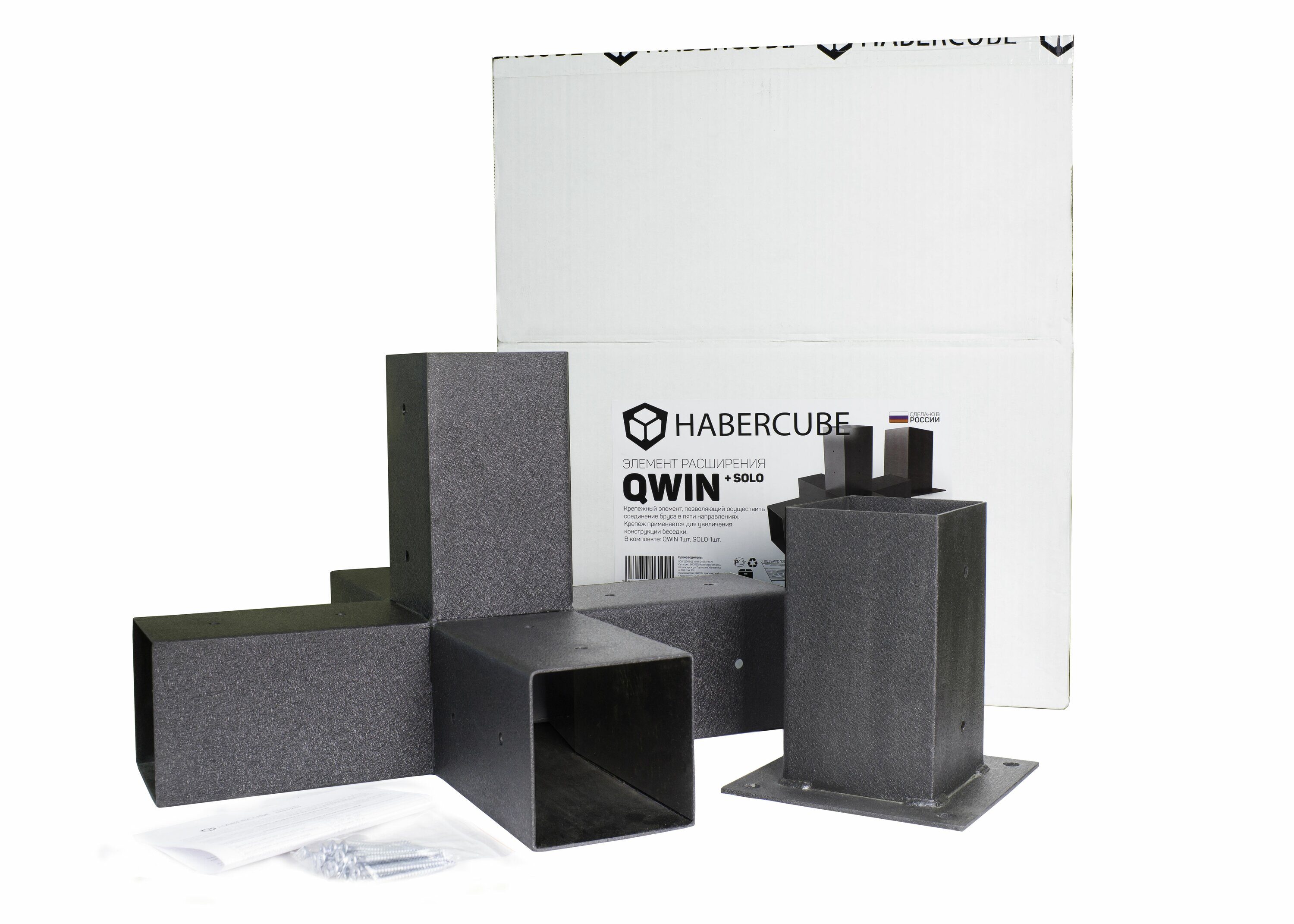

Комплект поставки:

• Кронштейн HABERCUBE QWIN - 1 шт.
• Кронштейн HABERCUBE SOLO - 1 шт.
• Шуруп 4,5х50мм - 24 шт.
• Паспорт изделия HABERCUBE QWIN+SOLO - 1 шт.
• ИНСТРУКЦИЯ ПО ИСПОЛЬЗОВАНИЮ

Перед установкой, замерьте внутреннюю часть кронштейна, и на это расстояние от края бруса нанесите антисептик и влагозащитное покрытие, для увеличения срока службы изделия.

Для установки верхнего кронштейна QWIN необходимо вставить брус (100х100мм), доводя его до упора. После чего зафиксировать его двумя шурупами 4,5х50мм. Для установки нижнего кронштейна SOLO приподнимите брус и поставьте его вертикально вниз до упора, столб должен быть установлен под прямым углом. После чего зафиксируйте внутренний брус четырьмя шурупами 4,5х50мм. Проверьте ровность установки с помощью уровня, и только после выставления бруса по уровню зафиксируйте его к основанию.

Зазор между кронштейном и брусом необходимо герметизировать силиконовым герметиком.
